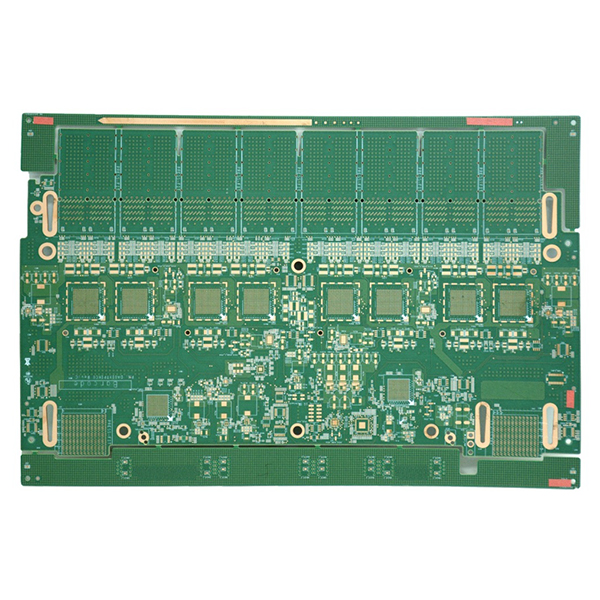

Производство печатных плат для высокоплотных сетей

Ширина линии и расстояние между ними достигают 0,075 и 0,090 мм, а диаметр отверстия составляет 0,225 мм, что делает их пригодными для высокоплотного соединения. При производстве печатных плат для переключателей обычно используются гибридные процессы прессования, в основном с использованием высокоскоростных материалов класса Ultra Low Loss в смеси со стандартными материалами FR4 для обеспечения баланса между характеристиками сигнала и контролем затрат. Компоновка печатной платы обычно включает в себя большое количество оптических модулей или высокоскоростных соединительных интерфейсов. Для удовлетворения требований к вносимым потерям и целостности сигнала для высокочастотных и высокоскоростных сигналов в конструкции широко используются передовые технологии, такие как обратное сверление и отверстия с заглушками из смолы + POFV.

Основные особенности производства печатных плат для коммутаторов

• Многослойная структура, как правило, с 12 и более слоями, подходящая для сложных конструкций сетевых устройств.
• Высокое соотношение сторон, больше или равно 9:1, поддерживающее вертикальное соединение высокой плотности.
• Тонкое мастерство изготовления схем с минимальной шириной/расстоянием между линиями 0,075/0,090 мм, отвечающее требованиям высокоскоростной передачи сигналов.
• Минимальный диаметр отверстия 0,225 мм, подходящий для высокоплотного соединения и миниатюрных конструкций.
• Гибридный процесс прессования, сочетающий высокоскоростные материалы с ультранизкими потерями со стандартным FR4 для сбалансированной производительности и стоимости.
• Многочисленные высокоскоростные интерфейсные схемы для размещения нескольких оптических модулей и высокоскоростных соединителей.
• Поддерживает обратное сверление и отверстия для смоляных пробок + процессы POFV, что значительно снижает вносимые потери сигнала и улучшает целостность сигнала.
• Настраиваемые размеры, количество слоев, специальные процессы и схемы интерфейсов в соответствии с требованиями заказчика.

Основные области применения

• Различные высокопроизводительные материнские платы сетевых коммутаторов и платы расширения.
• Основное коммутационное оборудование для центров обработки данных и платформ облачных вычислений.
• Высокоскоростные маршрутизаторы и оборудование для магистральных сетей.
• Основное коммутационное оборудование для крупных корпоративных сетей и городских сетей.
• Высокоскоростные модули межсоединений в базовых станциях связи 5G и сетях передачи данных.
• Другие области сетевого и коммуникационного оборудования с жесткими требованиями к высокоскоростным сигналам и высокоплотному соединению.
