Обратное сверление для удаления лишних медных столбиков из переходных отверстий печатных плат

Обратное сверление в печатных платах— это производственный процесс, используемый для многослойных печатных плат. Его основная цель — удалить излишки меди из переходных отверстий в высокоскоростных сигнальных трассах, тем самым улучшая целостность сигнала и уменьшая перекрестные помехи и отражения сигнала.

Определение обратного сверления

При производстве печатных плат используется технология механического сверления с одной стороны печатной платы, удаляя ненужную проводящую медь между определенными слоями внутри переходного отверстия. Этот процесс сохраняет только необходимую медь для соединения. Он эффективно устраняет слепые медные столбики, предотвращая отражение и потерю сигнала при высокоскоростной передаче сигнала.

Типичные области применения обратного сверления

1. Высокоскоростная передача сигналов высокой четкости, например, в серверах, коммутаторах и областях передачи данных.
2. Многослойные платы, обычно 8 слоев и более, с увеличением распространенности при большем количестве слоев.
3. Высокоскоростные конструкции печатных плат, требующие повышенной целостности сигнала и улучшенных характеристик ЭМИ.

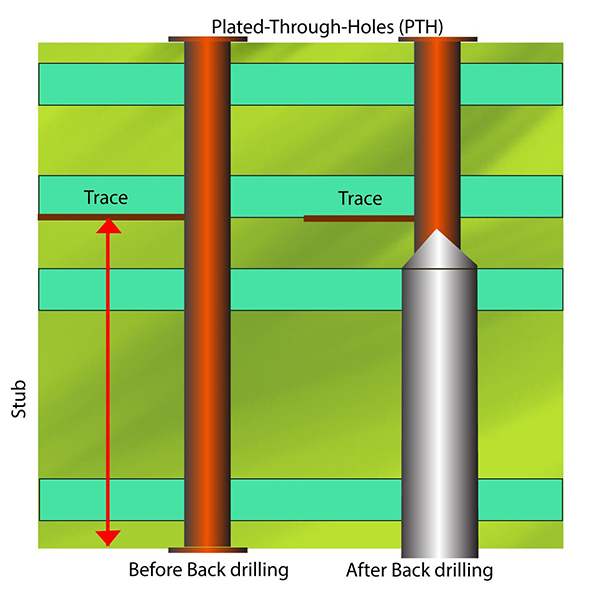

Принцип обратного сверления

1. В многослойных платах переходные отверстия обычно соединяют разные слои. Однако, когда сигналы необходимо передавать только между определенными слоями, оставшиеся части переходного отверстия становятся лишними медными столбиками.
2. Эти избыточные медные столбики вызывают отражение сигнала и перекрестные помехи, ухудшая качество высокоскоростного сигнала.
3. Обратное сверление удаляет лишнюю медь, сохраняя только необходимые сегменты соединения для улучшения целостности сигнала.

Характеристики процесса обратного сверления

1. Отверстия обратного сверления обычно имеют диаметр, немного превышающий диаметр исходного переходного отверстия.
2. Глубина обратного сверления строго контролируется, чтобы предотвратить проникновение в необходимые соединительные слои.
3. Обратное сверление обычно применяется только в критических местах для высокоскоростных сигналов.

Преимущества обратного сверления

1. Значительно уменьшает отражение сигналов и перекрестные помехи.
2. Повышает целостность сигнала и скорость передачи.
3. Соответствует требованиям к конструкции схем для более высоких частот.
