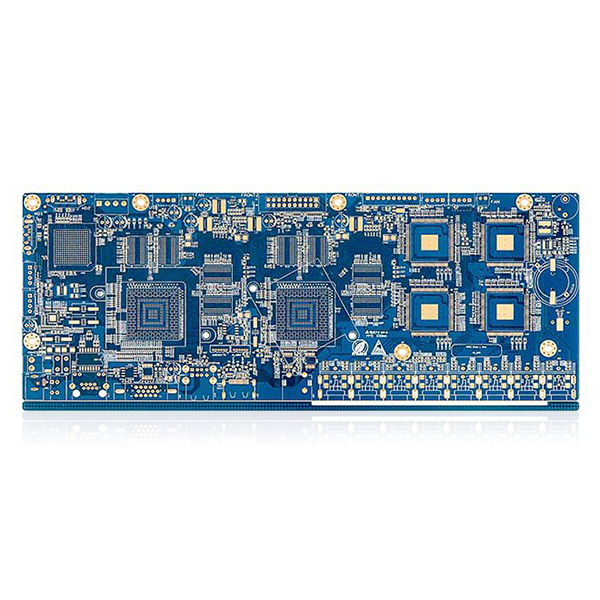

Печатная плата с контролем импеданса для высокоскоростной передачи сигналов

Печатная плата для контроля импеданса

Основная цель печатной платы для контроля импеданса — обеспечить стабильное и предсказуемое значение импеданса при высокоскоростной передаче сигнала, тем самым снижая такие проблемы, как отражение сигнала, перекрестные помехи и потери, а также гарантируя целостность и надежность сигнала.

Основные характеристики

• Многослойная конструкция:12-слойная структура поддерживает сложные схемные системы и многослойную маршрутизацию сигнала, улучшая общие электрические характеристики.
• Строгий контроль импеданса:Значение импеданса 100 Ом с допуском ±10% соответствует высоким требованиям к точности высокоскоростной передачи цифровых сигналов, значительно снижая искажение и отражение сигнала.
• Высокая точность изготовления:Ширина линии 3,8 мил и межлинейное расстояние 3,2 мил подходят для трассировки высокой плотности и поддерживают высокоинтегрированный дизайн электронных продуктов.
• Превосходные материалы и качество изготовления:Изготовлено из высококачественного субстрата FR-4, стабильной диэлектрической проницаемости и безсвинцового процесса HASL, что повышает экологичность и надежность пайки.
• Превосходная межслойная изоляция:Многослойная структура и тщательно подобранные материалы обеспечивают межслойную изоляцию, повышая надежность и долговечность платы.
• Подходит для высокоскоростной передачи сигналов:Оптимизированная конструкция и подбор материалов делают ее идеальной для различных высокоскоростных и высокочастотных электронных приложений.

Основные области применения

• Сетевое коммуникационное оборудование, такое как коммутаторы, маршрутизаторы и модули высокоскоростной передачи данных.
• Серверы и устройства хранения данных.
• Системы промышленной автоматизации.
• Медицинское электронное оборудование.
• Высокоскоростные приборы для обработки сигналов и испытания.
• Модули схем в бытовой электронике, требующие строгих характеристик высокоскоростного цифрового сигнала.
