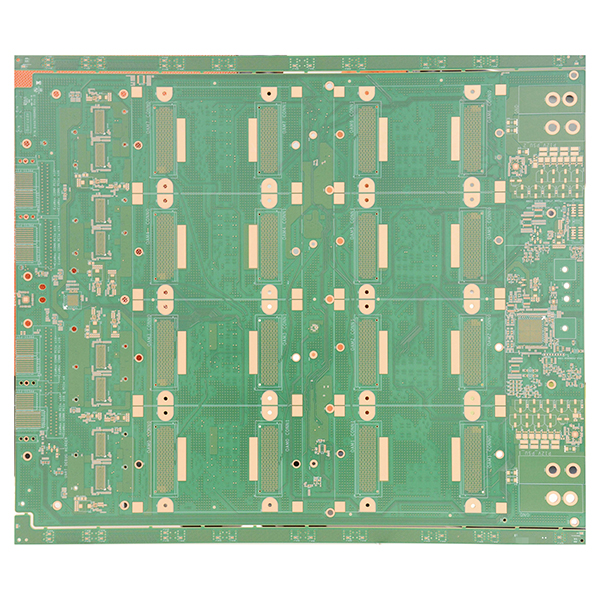

Универсальная базовая плата UBB для изготовления соединений ускорителей

Определение платы AI UBB

AI UBB (Universal Base Board) — это высокопроизводительная объединительная плата или материнская плата, предназначенная для обеспечения питания, передачи сигналов, управления и высокоскоростных каналов межсоединений для карт ускорителей искусственного интеллекта, таких как модули OAM, графические процессоры и ПЛИС. Обычно она служит основной платформой межсоединений в серверах искусственного интеллекта или шасси ускорителей искусственного интеллекта, таких как NVIDIA HGX, Baidu Kunlun и Alibaba Hanguang, что делает ее ключевой аппаратной основой для современных вычислительных центров искусственного интеллекта.

Основные функции платы AI UBB

• Обеспечивает высокоскоростное соединение между несколькими картами ускорителей ИИ и хост-процессором, а также между картами ускорителей, поддерживая протоколы PCIe, NVLink и CXL.
• Обеспечивает унифицированное распределение питания, интерфейсы охлаждения, распределение сигналов управления и функции мониторинга работоспособности.
• Поддерживает различные типы модулей ускорителей ИИ, обеспечивая высокую совместимость и гибкую масштабируемость.
• Обеспечивает высокую пропускную способность и низкую задержку данных для эффективного обмена и передачи данных.

Основные особенности изготовления печатных плат AI UBB

• Сверхвысокое количество слоев (≥20 слоев), большой размер (обычно более 400×500 мм) и толщина платы ≥3 мм.
• Использует высококачественные материалы с ультранизкими потерями для удовлетворения требований к передаче высокочастотных сигналов.
• Использует передовые процессы, такие как обратное сверление, заполненные смолой переходные отверстия и POFV, с минимальным размером отверстия 0,2 мм и соотношением сторон ≥15.
• Высокая плотность трассировки до 0,09/0,09 мм, с точностью контроля импеданса до ±8%.
• Поддерживает модули высокой мощности и горячей замены, с мощными возможностями охлаждения и управления питанием.
• Высококастомизированный дизайн с выдающейся надежностью и стабильностью, подходящий для крупномасштабного развертывания кластеров ИИ.

Основные области применения AI UBB Board

• OAM, Open Accelerator Module, архитектура AI-серверов, служащая мостом между модулями OAM и материнской платой/CPU.
• Основная объединительная плата для платформ серверов искусственного интеллекта, таких как NVIDIA HGX, обеспечивающая соединение нескольких графических процессоров/карт ускорителей искусственного интеллекта.
• Высокопроизводительные AI-серверы с жидкостным или воздушным охлаждением, позволяющие модульное расширение и управление AI-кластерами с высокой плотностью и высокой вычислительной мощностью.
• Используется в суперкомпьютерных центрах, центрах обработки данных и крупномасштабных платформах облачных вычислений ИИ для высокопроизводительных приложений ИИ.

Отличия от традиционных объединительных плат

• Платы UBB специально разработаны для экосистемы ускорителей ИИ, поддерживают более высокую пропускную способность (например, PCIe Gen4/Gen5, NVLink, CXL) и более высокие требования к мощности.
• Больший акцент на гибкое расширение и разнообразную совместимость между модулями ИИ, что позволяет адаптироваться к быстрому развитию технологий и оборудования ИИ.
• Обеспечивают более высокую целостность сигнала и надежность системы, что делает их незаменимым компонентом для крупномасштабных платформ искусственного интеллекта.
