Радиочастотная печатная плата для высокочастотных коммуникационных приложений

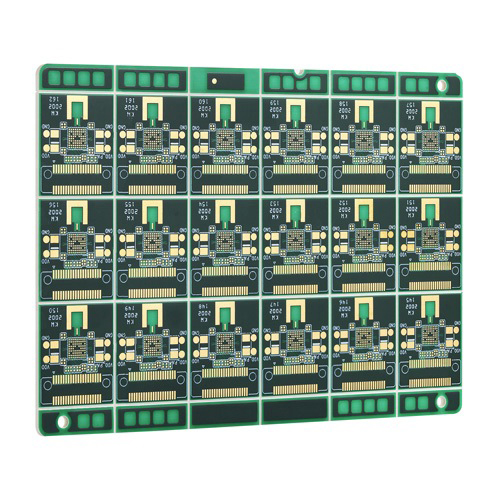

Печатная плата RF (RF PCB, печатная плата радиочастотного диапазона)

Печатная плата RF (RF PCB, печатная плата радиочастотного диапазона) — это тип печатной платы, специально разработанный и изготовленный для радиочастотных сигналов, обычно относящихся к высокочастотным сигналам в диапазоне от десятков МГц до десятков ГГц для передачи, обработки и управления. По сравнению со стандартными печатными платами, к RF PCB предъявляются более строгие требования в отношении выбора материалов, конструкции и производственных процессов, чтобы обеспечить низкие потери, низкую перекрестную интерференцию, высокую целостность сигнала и отличную электромагнитную совместимость при передаче высокочастотных сигналов.

Основные характеристики

• Многослойная конструкция:Использует 8-слойную структуру высокой плотности соединений для удовлетворения потребностей сложной передачи и экранирования сложных радиочастотных сигналов, повышая целостность сигнала.
• Стандартная толщина платы и меди:Толщина платы 1,6 мм, толщина меди внутреннего и внешнего слоев 1 унция, что обеспечивает отличную проводимость и токовую нагрузочную способность, подходящую для передачи высокочастотных сигналов RF с высоким током.
• Возможность прецизионной обработки:Минимальный диаметр отверстия 0,3 мм, минимальная ширина/расстояние между линиями 5 мил, поддержка высокоточных и высокоплотных компоновок компонентов, идеально подходит для миниатюрных и высокоинтегрированных конструкций.
• Высококачественная отделка поверхности:Имеет поверхностную обработку ENIG (безтоковое никелевое погружение в золото), улучшающую надежность пайки и стойкость к окислению, обеспечивающую долгосрочную стабильность электрических характеристик.
• Сложное гибридное ламинирование:Сложность процесса заключается в гибридном ламинировании нескольких материалов, что позволяет эффективно сбалансировать радиочастотные характеристики и механическую прочность, что подходит для различных сценариев применения.
• Превосходная целостность сигнала:Многослойная структура и высокоточный процесс вместе обеспечивают низкие потери и низкую перекрестную интерференцию для радиочастотных сигналов, отвечая строгим требованиям к высокочастотной передаче.

Основные области применения

• Устройства NFC (Near Field Communication)
• Модули беспроводной связи
• Системы RFID (радиочастотная идентификация)
• Умные носимые устройства и терминалы IoT
• Высокоточные радиочастотные измерительные приборы
• Другие радиочастотные электронные продукты, требующие высокой частоты и высокой надежности
