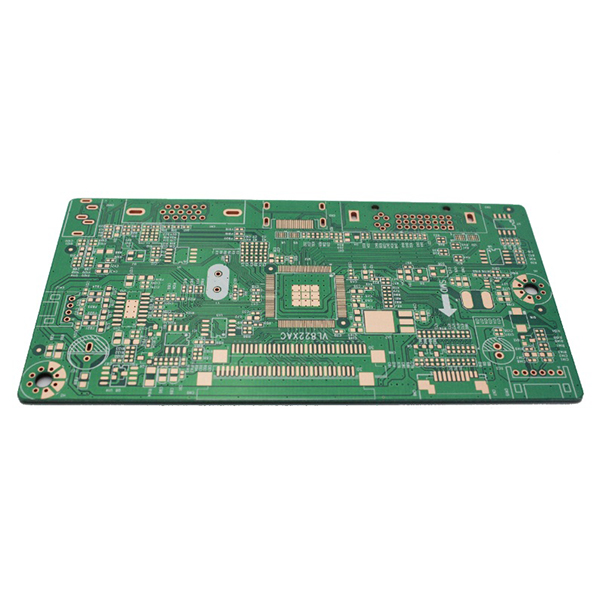

Плата с заполненными смолой переходными отверстиями для повышенной надежности и пайки

Цель обработки с использованием смолы

Цель обработки с заполнением смолой заключается в предотвращении попадания припоя в переходные отверстия, повышении надежности платы и обеспечении соответствия специальным технологическим требованиям, таким как высокоплотные соединения (HDI).

Основные характеристики

1. Случаи заполнения смолой:Смола заливается в переходные отверстия (обычно слепые, погруженные или сквозные), отвердевает и подвергается поверхностной обработке, чтобы гарантировать отсутствие пустот внутри отверстий.
2. Гладкая поверхность:После заполнения смолой можно выполнить шлифование и меднение, чтобы обеспечить ровную поверхность контактной площадки, что делает ее пригодной для монтажа корпусов с мелким шагом, таких как BGA и CSP.
3. Повышенная надежность:Предотвращает такие проблемы, как образование пузырьков или шариков при пайке, повышая надежность проводимости и механическую прочность.

Основные области применения

1. Печатные платы с высокой плотностью соединений (HDI PCB).
2. Многослойные платы, требующие использования слепых/заглушенных переходных отверстий и конструкций с заглушками переходных отверстий.
3. Конструкции печатных плат для высоконадежных компонентов с мелким шагом (таких как корпуса BGA и CSP).
4. Особые требования по предотвращению проникновения паяльной пасты в переходные отверстия.

Отличия от обычных переходных отверстий

1. Обычные переходные отверстия, как правило, пустые и служат только для электрического соединения, без заглушки.
2. Печатные платы с заполненными смолой переходными отверстиями заполнены смолой, что соответствует более высоким требованиям к процессу и сборке.
