гибридная печатная плата

Гибридная печатная плата означает печатную плату из смешанного ламината

Гибридные ламинированные платы представляют собой передовое структурное решение для печатных плат, обеспечивающее баланс между высокой производительностью и экономичностью, идеально подходящее для электронных продуктов, требующих множества функций, таких как высокая частота, высокая скорость и устойчивость к высоким температурам.

Описание

Гибридная печатная плата (печатная плата из смешанного ламината)

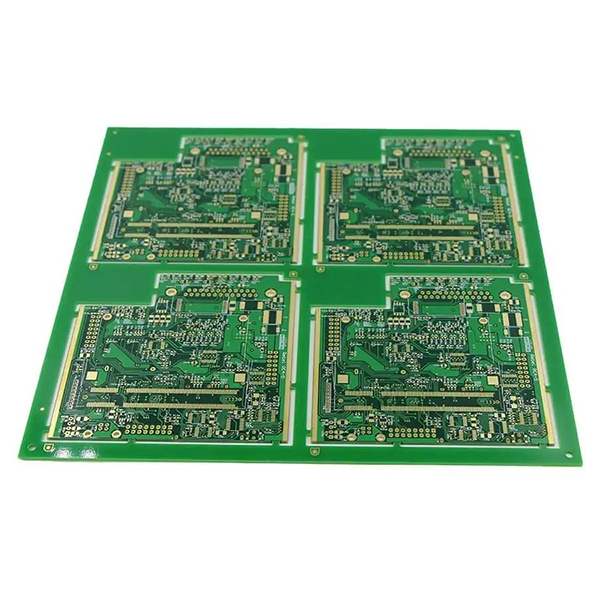

Гибридная печатная плата (печатная плата со смешанным ламинатом) — это многослойная плата, образованная путем ламинирования двух или более различных типов подложек, таких как FR4, PTFE, керамика или высокочастотные материалы, на одной печатной плате (PCB) в соответствии с требованиями. Эта плата сочетает в себе преимущества нескольких материалов, обеспечивая баланс между высокочастотной/высокоскоростной передачей сигнала, превосходной механической прочностью и контролем затрат.

Основные характеристики

  1. Разнообразие материалов:Обычные комбинации включают FR4 + высокочастотные материалы, FR4 + керамика, FR4 + PI и т. д.
  2. Взаимодополняемость характеристик:Обеспечивает высокочастотную/низкопотерю работу определенных слоев, в то время как другие обеспечивают высокую прочность/низкую стоимость.
  3. Широкое применение:Широко используется в радиолокации, антеннах, РЧ, 5G-связи, автомобильной электронике, аэрокосмической промышленности и других областях.

Сценарии применения

  1. Высокочастотные/высокоскоростные сигнальные слои используют высокочастотные материалы, в то время как другие слои используют традиционные материалы, такие как FR4, обеспечивая баланс между производительностью и стоимостью.
  2. Слои питания и сигнала используют материалы с разными диэлектрическими постоянными и коэффициентами теплового расширения для повышения надежности.

Преимущества и проблемы

  1. ПреимуществаПовышает общую производительность печатной платы, оптимизирует затраты и удовлетворяет сложные требования к схемам.
  2. ПроблемыСложные производственные процессы требуют высокой точности при ламинировании, склеивании слоев и согласовании коэффициентов теплового расширения.
