высокоскоростная печатная плата

Высокоскоростное решение для печатных плат для сверхбыстрой передачи данных

Высокоскоростные платы специально разработаны для сценариев, требующих высокой скорости, большой пропускной способности и высокой надежности, и широко используются в области передачи данных, облачных вычислений, серверов и высокотехнологичного электронного оборудования.

Описание

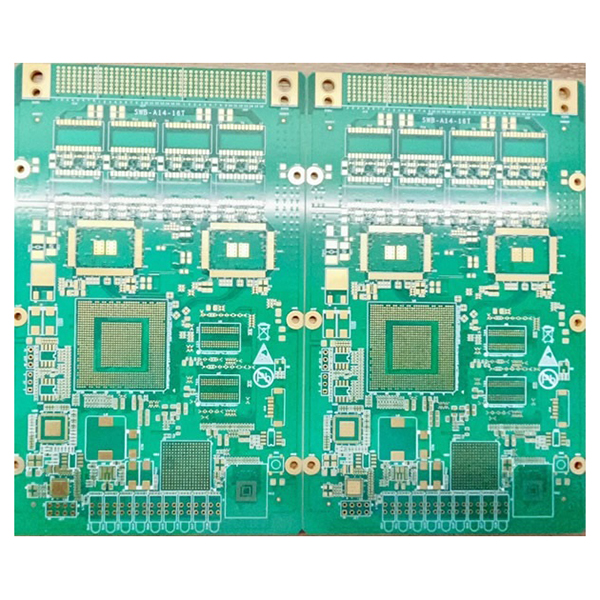

Высокоскоростная плата (высокоскоростная печатная плата, высокоскоростная плата)

Высокоскоростная плата (высокоскоростная печатная плата, высокоскоростная плата) — это печатная плата (PCB), специально разработанная и изготовленная для высокоскоростной передачи сигналов. Высокоскоростные платы оптимизированы с точки зрения структуры, материалов и процессов для обеспечения целостности сигнала, электромагнитной совместимости и надежности в условиях высокочастотной, широкополосной и высокоскоростной передачи данных.

Основные характеристики

  • Конструкция с большим количеством слоев:Использует 18-слойную структуру высокоплотного соединения, поддерживающую сложную высокоскоростную передачу сигналов и многофункциональную интеграцию для удовлетворения потребностей проектирования современных электронных систем.
  • Сверхвысокое соотношение сторон:С толщиной готовой платы 4,0 мм, минимальным диаметром отверстия 0,20 мм и соотношением сторон до 20:1, она подходит для применений, требующих высокой надежности и высокой токовой нагрузки.
  • Высококачественный субстрат:Используется высокопроизводительный материал Panasonic M6, отличающийся низкими потерями и превосходными диэлектрическими свойствами, что обеспечивает стабильную высокоскоростную передачу сигналов.
  • Точный контроль импеданса:Высокая точность контроля характеристического импеданса, ±7,5% для ≤50 Ом и ±5% для &gt.50 Ом, обеспечивает высокоскоростную целостность сигнала и совместимость с различными высокоскоростными интерфейсами.
  • Передовая технология обратного сверления:Используется двусторонняя технология обратного сверления с длиной отвода менее 0,08 мм, что эффективно снижает перекрестные помехи и отражение сигнала и улучшает целостность сигнала.
  • Технология пропитки смолой:Использует процесс пробивания отверстий смолой для улучшения изоляции и механической прочности внутри отверстий, подходит для высокоплотной трассировки и конструкций корпусов BGA.
  • Возможность сверхвысокоскоростной передачи данных:Поддерживает скорость передачи данных до 64 Гбит/с, удовлетворяя будущие потребности в высокоскоростном соединении и большой пропускной способности.

Основные области применения

  • Базовые станции 5G и высокоскоростное коммуникационное оборудование.
  • Высокоскоростные коммутаторы и маршрутизаторы для центров обработки данных.
  • Материнские платы серверов и высокопроизводительные устройства хранения данных.
  • Высокоскоростные приборы для обработки сигналов и испытания.
  • Высокопроизводительные сетевые устройства и электронные системы со строгими требованиями к высокой скорости и надежности.
