высокочастотная печатная плата активной антенны 5G

Высокочастотная печатная плата активной антенны 5G

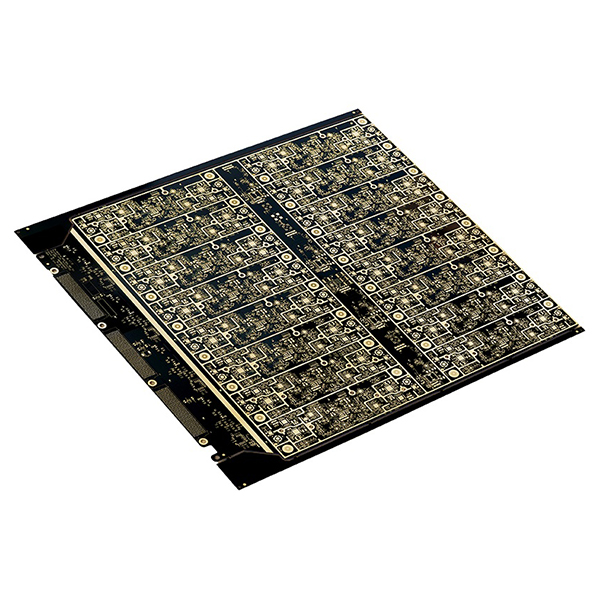

Высокочастотная печатная плата активной антенны 5G специально разработана для базовых станций связи следующего поколения и высокопроизводительных беспроводных устройств, отвечая строгим требованиям к высокой скорости передачи данных, широкой полосе пропускания и высокой надежности.

Описание

Основные характеристики

  • Богатая многослойная структура:Использует 22-слойную (22L) структуру высокоплотного соединения для поддержки передачи сложных радиочастотных сигналов, отвечая строгим требованиям к целостности и изоляции сигнала в высокочастотных приложениях 5G.
  • Высокоэффективные материалы:Используются высокочастотные материалы Doosan DS-7409DV HVLP с низкими потерями, обеспечивающие отличные диэлектрические свойства и низкие вносимые потери в высокочастотных приложениях.
  • Многоступенчатый процесс ламинирования:Используется двухэтапный процесс ламинирования для значительного повышения прочности межслойного соединения и надежности конечного продукта, что делает его подходящим для сложных процессов, требуемых для многослойных плат.
  • Сложная конструкция с обратным сверлением:Имеет 11 полос обратного сверления для оптимизации маршрутизации сигнала, уменьшения паразитных эффектов и помех сигнала, а также улучшения целостности высокоскоростного сигнала.
  • Технология VIPPO:Использует технологию VIPPO (Via In Pad Plated Over) для повышения плотности проводки и улучшенных электрических характеристик, поддерживая тенденции миниатюризации и высокой интеграции.
  • Встроенные медные блоки:Включает 22 медных блока внутри платы для улучшения локального отвода тепла и терморегулирования для активных компонентов высокой мощности.
  • Многократный контроль импеданса:Поддерживает 10 различных конструкций импеданса для односторонней и дифференциальной передачи сигнала, удовлетворяя разнообразные потребности в согласовании импеданса радиочастотных устройств.
  • Усовершенствованная технология заполнения переходных отверстий:Использует технологии заполнения переходных отверстий гальваническим способом под высоким и низким давлением для улучшения качества заполнения металлом переходных отверстий, что обеспечивает более высокую электрическую и механическую надежность.

Основные области применения

  • Активные антенны базовых станций 5G (AAU/AAU Massive MIMO).
  • Высокочастотные РЧ-модули и трансиверы.
  • Антенные решетки высокой плотности в системах беспроводной связи.
  • Модули высокомощных РЧ-фронт-эндов.
  • Высококачественное коммуникационное оборудование, требующее высокочастотных, низкопотерных и превосходных характеристик теплоотвода.
