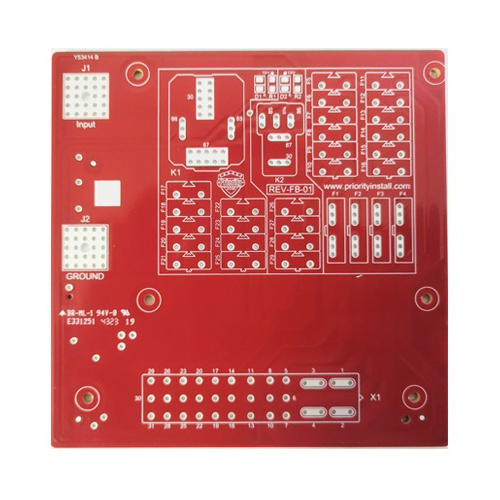

8-слойная печатная плата PCB

8-слойная печатная плата PCB для современной электроники

8-слойная печатная плата представляет собой многослойную печатную плату, изготовленную путем поочередного ламинирования восьми слоев проводящей медной фольги и изоляционного материала. 8-слойные печатные платы могут эффективно улучшить целостность сигнала и электромагнитную совместимость (EMC), уменьшая перекрестные помехи и шумовые помехи.

Описание

Обзор восьмислойной печатной платы (8-слойная PCB)

Восьмислойная печатная плата (8-слойная PCB) — это распространенная конструкция среди многослойных печатных плат, состоящая из восьми слоев проводящей медной фольги, поочередно ламинированных изоляционными материалами. Благодаря многослойной конструкции, состоящей из нескольких сигнальных, силовых и заземляющих слоев, 8-слойная PCB обеспечивает достаточное пространство для прокладки трасс и превосходные электрические характеристики для сложных, высокоскоростных и высокоплотных схем.

Основные характеристики 8-слойных печатных плат

  • Структура слоев:Всего восемь слоев, обычно включая несколько наборов сигнальных, силовых и заземляющих слоев, с гибкой конструкцией слоев.
  • Целостность сигнала:Поддерживает высокоскоростную передачу сигнала, значительно снижает перекрестные помехи и шумовые помехи, а также улучшает целостность сигнала.
  • Электромагнитная совместимость:Комбинация нескольких слоев заземления и питания значительно улучшает электромагнитную совместимость (ЭМС) и эффективно подавляет электромагнитные помехи.
  • Высокая плотность проводки:Обеспечивает более высокую плотность проводки, отвечая требованиям миниатюризации и высокой интеграции сложных схем.
  • Сложность производства:Процесс сложен, требует более высоких стандартов для проектирования и производственного оборудования, а стоимость выше, чем у печатных плат с меньшим количеством слоев.

Применение 8-слойных печатных плат

  • Используется в высокопроизводительных серверах, центрах обработки данных и других сценариях с чрезвычайно высокими требованиями к целостности и стабильности сигнала.
  • Широко применяется в коммуникационном оборудовании, высокоскоростных маршрутизаторах, коммутаторах и других продуктах, требующих многоканальной и высокоскоростной передачи данных.
  • Подходит для промышленной автоматизации, медицинской электроники, аэрокосмической промышленности и других высоконадежных и высокопроизводительных электронных устройств.
  • Обычно используется в конструкциях высокоплотных межсоединений (HDI) в сочетании с погруженными переходными отверстиями, слепыми переходными отверстиями и другими структурами переходных отверстий для повышения гибкости конструкции.
