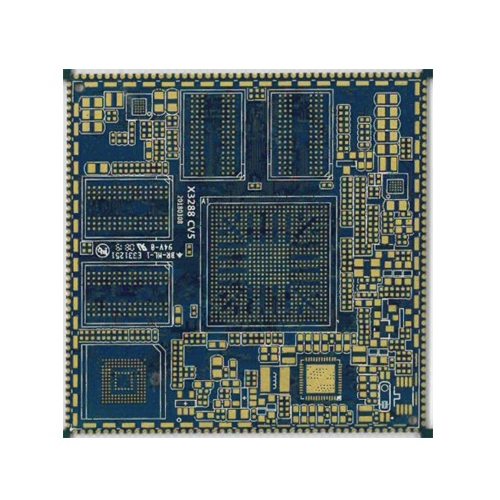

6-слойная печатная плата

6-слойная печатная плата для приложений с высокой плотностью

Шестислойная печатная плата представляет собой многослойную печатную плату, изготовленную путем поочередного ламинирования шести слоев проводящей медной фольги и изолирующих слоев. 6-слойные печатные платы могут обеспечить больше пространства для прокладки трасс и лучшие электрические характеристики, что делает их особенно подходящими для сложных, высокоскоростных и высокоплотных электронных изделий.

Описание

Обзор шестислойных печатных плат (6-слойных PCB)

Шестислойная печатная плата (6-слойная PCB) — это тип многослойной платы с шестью слоями проводящей медной фольги. 6-слойная PCB обычно изготавливается путем поочередного укладки внешних и внутренних слоев, разделенных изоляционными материалами. По сравнению с двухслойными или четырехслойными платами, 6-слойная печатная плата обеспечивает более высокую плотность проводки, лучшую электромагнитную совместимость (EMC) и превосходную целостность сигнала, что делает ее подходящей для высокоскоростных, высокопроизводительных или сложных схем.

Типичная структура 6-слойной печатной платы

  1. Верхний слой (L1, обычно для монтажа компонентов и прокладки трасс)
  2. Внутренний слой 1 (L2, обычно заземляющий слой GND)
  3. Внутренний слой 2 (L3, обычно слой питания)
  4. Внутренний слой 3 (L4, обычно сигнальный слой)
  5. Внутренний слой 4 (L5, обычно сигнальный слой или питание/заземление)
  6. Нижний слой (L6, обычно для монтажа компонентов и прокладки трасс)

Основные характеристики 6-слойных печатных плат

  • Многослойная структура позволяет осуществлять сложную трассировку цепей и многократное управление питанием/заземлением.
  • Отличная целостность сигнала, подходит для высокоскоростной передачи сигнала.
  • Высокая электромагнитная совместимость, снижает электромагнитные помехи (EMI).
  • Поддерживает более компактные конструкции, идеально подходит для высокоплотных, высокопроизводительных электронных продуктов.

Основные области применения шестислойных печатных плат

  • Коммуникационное оборудование.
  • Серверы и высокопроизводительные компьютеры.
  • Промышленные системы управления.
  • Медицинская электроника.
  • Автомобильная электроника.
  • Высокоскоростные устройства хранения данных и т. д.
