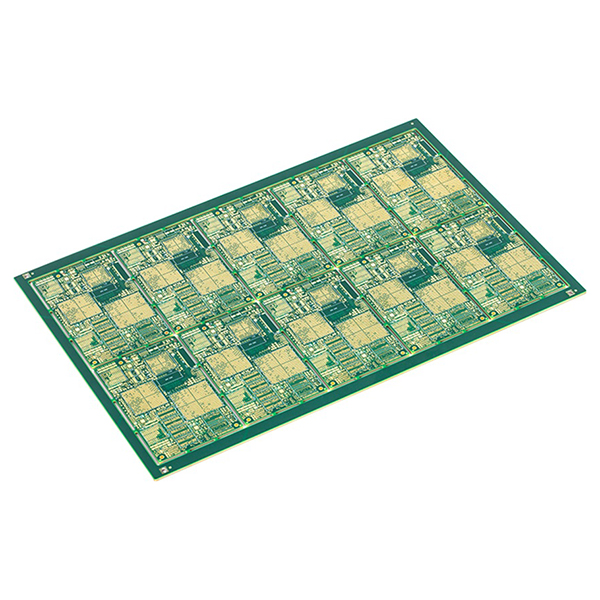

24-слойная печатная плата HDI 2-го порядка

24-слойная печатная плата HDI второго порядка для применений с высокой плотностью

Двадцатичетырехслойная печатная плата (24-слойная печатная плата) представляет собой многослойный продукт, образованный путем поочередного ламинирования двадцати четырех слоев проводящей медной фольги и изолирующего диэлектрического материала.

Описание

Двадцатичетырехслойная печатная плата (PCB)

Двадцатичетырехслойная печатная плата (PCB) — это высококачественная многослойная печатная плата, которая обычно используется в электронных системах, требующих сложных схем, высокой плотности трассировки, высокоскоростной передачи сигналов и высокой надежности.

Основные характеристики 24-слойных печатных плат

  • Поддерживает сверхвысокую плотность и сложную трассировку схем.
  • Использует технологию HDI второго порядка со сложенными и ступенчатыми слепыми/заглубленными переходными отверстиями.
  • Отличная целостность сигнала и характеристики EMI/EMC.
  • Точный контроль импеданса и оптимизированная сеть распределения питания.
  • Подходит для высокоскоростных, высокочастотных и многочиповых интегральных конструкций.
  • Соответствует требованиям к крупномасштабной установке компонентов с высокой надежностью.
  • Многослойность обеспечивает достаточное пространство для прокладки трасс в чрезвычайно сложных схемах и сверхплотных компоновках компонентов.
  • Превосходные электрические характеристики: многослойная структура помогает улучшить целостность сигнала и питания, уменьшая перекрестные помехи и шум.
  • Эффективный контроль ЭМИ/ЭМС: облегчает проектирование электромагнитной совместимости, идеально подходит для высокоскоростных и высокочастотных приложений.
  • Поддерживает передовые процессы, такие как слепые/заглубленные переходные отверстия и HDI, что позволяет уменьшить размеры и повысить степень интеграции.

Основные области применения 24-слойных печатных плат

  • Высокопроизводительные серверы и оборудование для центров обработки данных.
  • Сетевое оборудование и оборудование базовых станций.
  • Аэрокосмические электронные системы.
  • Медицинские приборы и промышленная автоматизация.
  • Высокопроизводительные вычислительные и коммуникационные терминалы.

Основные технические характеристики

  • Количество слоев:24
  • Материал:FR-4 (Tg180), VT-47
  • Толщина платы:2,59±0,26 мм
  • Ширина/расстояние между дорожками:3,5/5,0 мил
  • Диаметр отверстия:0,25 мм
  • Поверхность:ENIG (погружное золото)
