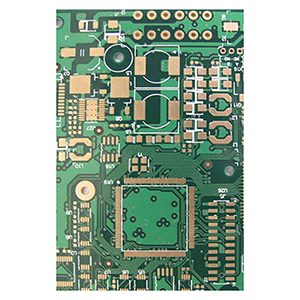

введение в процессы изготовления печатных плат

Процесс изготовления печатных плат заключается в преобразовании разработанных схем в реальные платы посредством ряда этапов, что облегчает установку и подключение электронных компонентов.

Печать схем печатных плат

Распечатайте готовую схему печатной платы на переводной бумаге. Убедитесь, что во время печати глянцевая сторона переводной бумаги обращена вверх. Обычно рекомендуется распечатать несколько копий на одном листе, чтобы выбрать ту, которая имеет наилучшее качество для дальнейшего использования.

Резка платы с медным покрытием

Медная плата — это материал для печатных плат с медной фольгой с обеих сторон. Разрежьте медную плату до нужного размера в соответствии с фактическими потребностями печатной платы, стараясь по возможности избежать отходов материала.

Предварительная обработка медной платы

Используйте мелкую наждачную бумагу, чтобы тщательно удалить оксидный слой с поверхности медной платы. Обработанная плата должна быть блестящей и без явных пятен, что помогает тонеру прочно прилипать к медной поверхности во время переноса.

Перенос схем печатных плат

Вырежьте печатный узор нужного размера и плотно прижмите сторону с узором к подготовленной медной плате. Выровняйте их и поместите медную плату в термотрансферный аппарат, предварительно нагретый до 160-200 °C. Обычно достаточно 2-3 переносов, чтобы узор прочно прилип. Будьте осторожны, чтобы не обжечься во время работы.

Ремонт и травление печатной платы

После переноса проверьте, полностью ли нанесен рисунок. Используя черный масляный маркер, подкрасьте недостающие части. Затем поместите плату в травильный раствор, который обычно готовят путем смешивания концентрированной соляной кислоты, перекиси водорода и воды в соотношении 1:2:3. Всегда сначала добавляйте воду, а затем другие химические вещества, и принимайте меры предосторожности, чтобы избежать контакта с кожей или одеждой. Извлеките плату и тщательно промойте ее водой, когда открытая медь будет полностью вытравлена.

Сверление печатной платы

Для установки электронных компонентов просверлите отверстия в соответствующих местах на плате. Выберите размер сверла в соответствии с толщиной выводов компонентов. Закрепите плату и поддерживайте умеренную скорость сверления, чтобы обеспечить качество.

Обработка поверхности печатной платы

После сверления удалите тонер (или порошок) с платы с помощью мелкой наждачной бумаги, а затем тщательно промойте ее водой. После высыхания равномерно нанесите раствор канифоли на сторону с схемой, чтобы улучшить качество пайки. Для ускорения затвердевания канифоли можно использовать тепловую пушку.

Разработка и выбор макета

• Односторонняя плата:Подходит для недорогих и простых схем. При необходимости можно использовать перемычки. Если требуется слишком много перемычек, рассмотрите возможность использования двухсторонней платы.
• Двусторонняя плата:Двусторонние платы могут изготавливаться с PTH (металлоплакированными сквозными отверстиями) или без них. PTH более дорогостоящий и используется в случае сложных или плотных схем. Старайтесь минимизировать количество дорожек на стороне компонентов и используйте отверстия PTH в основном для электрических соединений, а не для монтажа компонентов. Уменьшите количество отверстий, чтобы снизить стоимость и повысить надежность.
• Соотношение площади компонентов к площади платы:При выборе между односторонними и двусторонними платами учитывайте соотношение площади компонентов (C) к общей площади платы (S) для правильной компоновки и сборки. «US» обычно относится к площади одной стороны платы. Типичные соотношения S:C см. в руководствах по проектированию.

Меры безопасности

На протяжении всего процесса используются высокие температуры, сильно коррозионные химические вещества и работают машины, поэтому всегда принимайте меры защиты для обеспечения безопасности.
